CMS-Ⅱ-B脉冲控制仪是脉冲袋式除尘器喷吹清灰系列的控制设备，它的输出信号直接控制电磁阀的开闭，使压缩空气对滤袋进行循环喷吹，达到清灰的目的。从而使除尘器的阻力始终保持在设定范围内，保证了除尘器的除尘效率。
该控制仪主要配套用于国外引进消化吸收项目的除尘器，亦能广泛地运用于冶金矿山、水泥、铸造、医药、粮食加工等工业部门。
该控制仪采用国际通用的性能稳定的4000系列CMOS电路，因而具有功耗低，抗干扰性强，可靠性高，维修方便等优点。
1．输出电压：AC220V+10%-5% 50HZ
2．输出电压：DC24V、30V、110V三种（可供用户选择）
3．最大输出电路：1A、0.5A二种
4．输出回路：1-10路、1-20路任选
5．脉冲间隔时间：1～60秒连续可调
6．脉冲宽度时间：0.03秒～0.3连续可调
7．使用环境：（1）温度：-20℃～+50℃
（2）空气相对湿度：≤85%
（3）无严重的腐蚀气体和导电尘埃
（4）无剧烈震动和冲击
8．安装方式：挂式、台式二种任选 |
|
二、结构原理

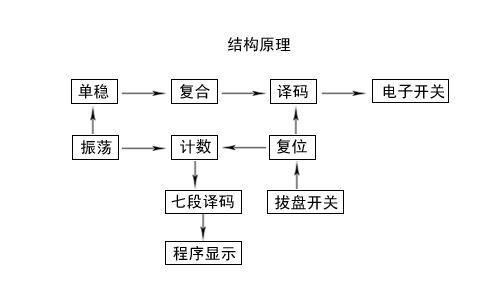

结构原理方框图
1． 振荡：由1/2CC411组成典型的无稳态多谐振荡器产生间隔可调的脉冲信号，控制计数器的进位。
2． 计数：由BCD同步加法计数器CC4518和BCD-+进制译码器组成时序记忆电路，向脉冲分配和译码显示电路提供时序信号。
3． 译码显示：由BCS锁存七段译码器CC4511直接驱动CED发光数码管显示喷吹程序。
4． 单稳：单1/2CC4011组成单稳态触发器产生宽度可调的脉冲信号。
5． 电子开关：由硅大功率管和续流二极管组成无触点开关控制电磁脉冲阀的喷吹。
6． 复位：由异或门CC4070和拨盘开关组成任意进制的复位电路。
三、使用
控制仪开箱后，应先认真阅读说明书，熟悉和理解说明书的各种内容，是正确使用控制仪的基本条件。
1．脉冲宽度调节旋钮：顺时调节脉冲宽度增加，反之减少，脉冲宽度时间即电磁脉冲的喷吹时间。
2．程序显示：能依次显示电磁脉冲阀的工作程序。
3．脉冲间隔调节旋钮：调节二只电磁阀喷吹的间隔时间，顺时针方向调节，间隔时间增加，反之减少。

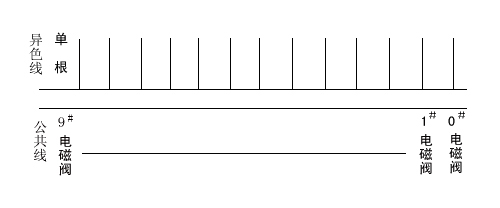

4．输出插头座：用于和电磁脉冲阀连接。输出插头上，红色线为公用线，其他依次为0～20号电磁阀连线。
5．电压指示：为电磁脉冲阀工作电压指示。 |
|
长纤维聚酯滤筒
性能特点：
1． 选用进口1 00%合成高强度聚酯长纤维非织造布材料，其纤维呈光滑的管状，纤维相互交叉，开孔更小，分布更均匀，具有良好的过滤性能。
2． 聚酯长纤维滤料的应用，使滤筒不仅具有较好的耐酸碱性能，过滤效率更高，运行阻力小，与传统的滤材相比，其具有不可比拟的耐磨性能和高强度、耐破度，脉冲反吹及其它方式更易清灰，而且可用水反复清洗，而不损伤滤材，延长使用寿命。
3． 坚韧耐用的聚酯滤材与防腐钢板网支撑结构结合而成，新型敞开式折摺设计增加了有效过滤面积，且可以使气流恒定，无障碍地通过表面。
4． 与传统的滤袋相比，其过滤面积增加二至三倍，降低了压降，提高了过滤效率，延长了使用寿命。
适用范围：
钢铁、水泥。化工 、机械、卷烟、制药、核电、火电、环保等生产线回收原料，净化除尘。
主要技术参数：
等级：A级
抗拉强度：23.3Kgf/cm2
透气精度：5-10um
气阻：2.88mbar
最大通气量：1000～1200M3/H
最大承受反吹气压：0.3～0.6Mpa
粉末回收效率：98% |
规格型号:
代号 |
外径mm |
内径mm |
长度mm |
过滤面积m2 |
T/P-2045 |
200 |
150 |
450-900 |
1.6 |
T/P-2860 |
280 |
180 |
600-1000 |
|
T/P-3250 |
324 |
213 |
500 |
7.1 |
T/P-3266 |
324 |
213 |
660 |
9.4 |
T/P-3550 |
352 |
241 |
500 |
7.1 |
T/P-3566 |
352 |
241 |
660 |
9.4 |
|
“转翼”式清理系统
设计特点
整体平衡性高，系统运转平稳、高效节能。
转翼采用薄不锈钢管整体焊接，坚固稳定、轻巧耐用。
轴承套部分采用特弗龙材料制造，使用寿命长。
安装数据
旋转翼固定螺孔直径：9mm（建议固定板开直径10mm的孔）
固定螺孔孔心到旋转翼中心轴距离：180mm。
三螺孔以120°圆心等分。
若安 装我公司规格为325×600L的滤芯，旋转翼三角支架上平面到旋转翼下端固定套的活动距离为：720mm～750mm，旋转翼固定板可选择厚度范围：1.5～6mm。
旋转翼空气接口尺寸：外螺纹1英寸14牙。 |
|
